Esquema Circuito Aire Acondicionado

Esquema Circuito Aire Acondicionado

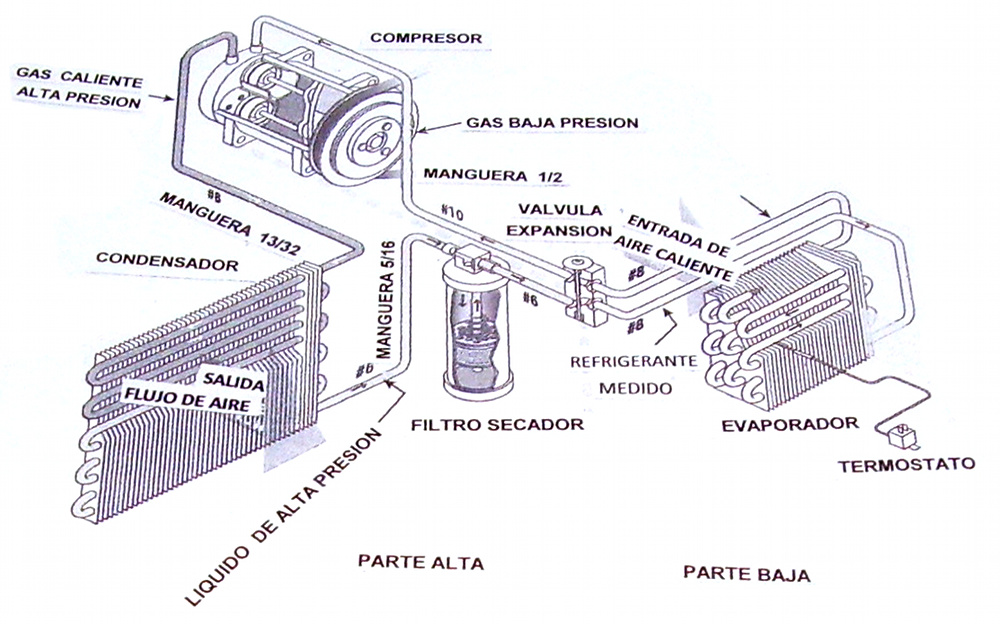

Los componentes del Aire Acondicionado estan conectados entre si, para ilustrar el funcionamiento del sistema. Los componentes que se muestran no estan a escala, el aceite y el gas refrigerante son de color claro y no es visible en esta imagen, sin embargo hemos tratado de sugerir variantes de temperatura a través del uso de los valores de gris en la tuberia. Las flechas pequeñas dentro de los componentes y mangueras de conexión muestran la dirección del flujo del refrigerante.
